一、产品简介

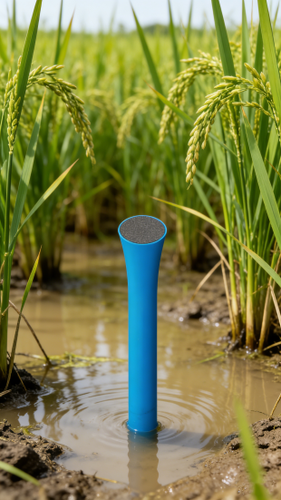

本产品是一款高度集成的一体化土壤墒情物联网传感器，专为现代农业监测与智能灌溉设计。
产品采用创新的核心检测技术，从根本上解决了长期困扰行业的土壤水分“测不准、测不稳、不可靠” 三大技术难题，确保数据精准、稳定、可靠。
在设计上，产品颠覆了传统由多个分立设备组成的复杂监测系统，通过高度小型化与一体化设计，将整套传感器系统集成于一根管式传感器内。实现了从感知端、云平台到用户终端的无缝一体化连接，将复杂的安装与数据传输流程，简化为微信扫码、即插即用，用户可随时随地直观查看数据。
本品为农业旱情监测、节水灌溉及精准农业管理提供了即装即用的智能化解决方案，是构建智慧农业大数据平台的可靠感知基石。

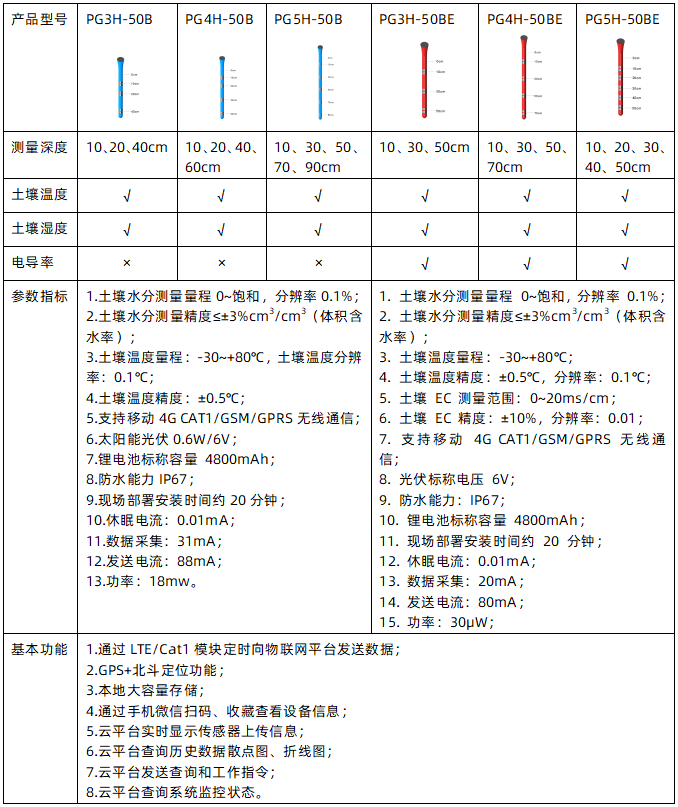

二、产品选型
说明：PGnH-50 系列设备可根据用户需求定制。深度、层数可根据用户需求定制（层间隔10cm、20cm可选）。
三、产品优势
端、能、云一体化设计：传感器端、数据采集器、无线通信及太阳能供电模块从芯片底层一体化设计，高度集成，无任何外露电缆和接插件，可靠性、稳定性高；
安装简便：无需专业工程师操作，平均安装时间 20 分钟；
检测灵敏：传感器与土壤完全接触，数据响应迅速；
续航持久：无光照情况下设备可持续工作 180 天。
四、施工安装条件及步骤
施工安装条件：
安装方式：现场采用手动土钻打孔，取土和泥灌浆排气安装；
安装时长：约 10~20 分钟；
使用便捷性：安装完成后无外露线缆，无需专业现场调试，即插即用；
数据查看：微信扫描机身二维码即可查看监测数据；
设备安装步骤：
设备检查

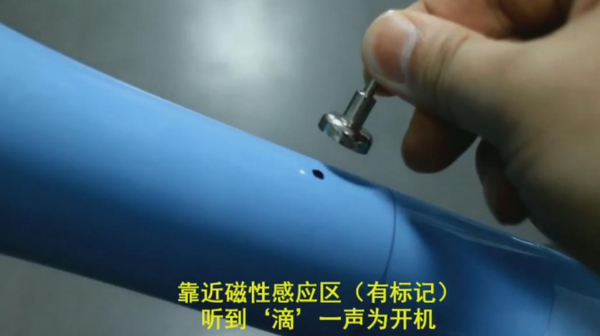

安装前检查设备是否正常，用磁扣扫传感器开关感应区位置（如图1）：

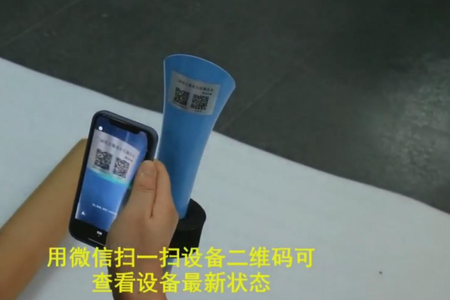

开机会听到“滴”声后，等待 1-2 分钟扫描设备后边二维码（如图2）查看是否更新时间。
设备安装
请现场施工人员按照灌浆排气法固定流程操作。
用专用土钻打孔。
倒入适量泥浆，保证传感器插入后泥浆溢出地面。
插入传感器。
把传感器插拔几次排出空气。
安装后用磁扣刷一下感应区，对设备进行重新启动。
微信扫码查看是否上传新的有效数据。
请务必按照以上顺序操作，使传感器和土壤紧密接触，保证数据真实有效。
由于现场原因，一些设备长期不安装。为了省电，目前出厂设备为一天发一次数据。安装后刷磁扣重启一下进入工作状态，每小时发一次数据。如果没有使用磁扣重启，设备次日检测到已经安装，也会自动进入一小时一报状态。
五、物联网平台使用说明
1、账号登陆

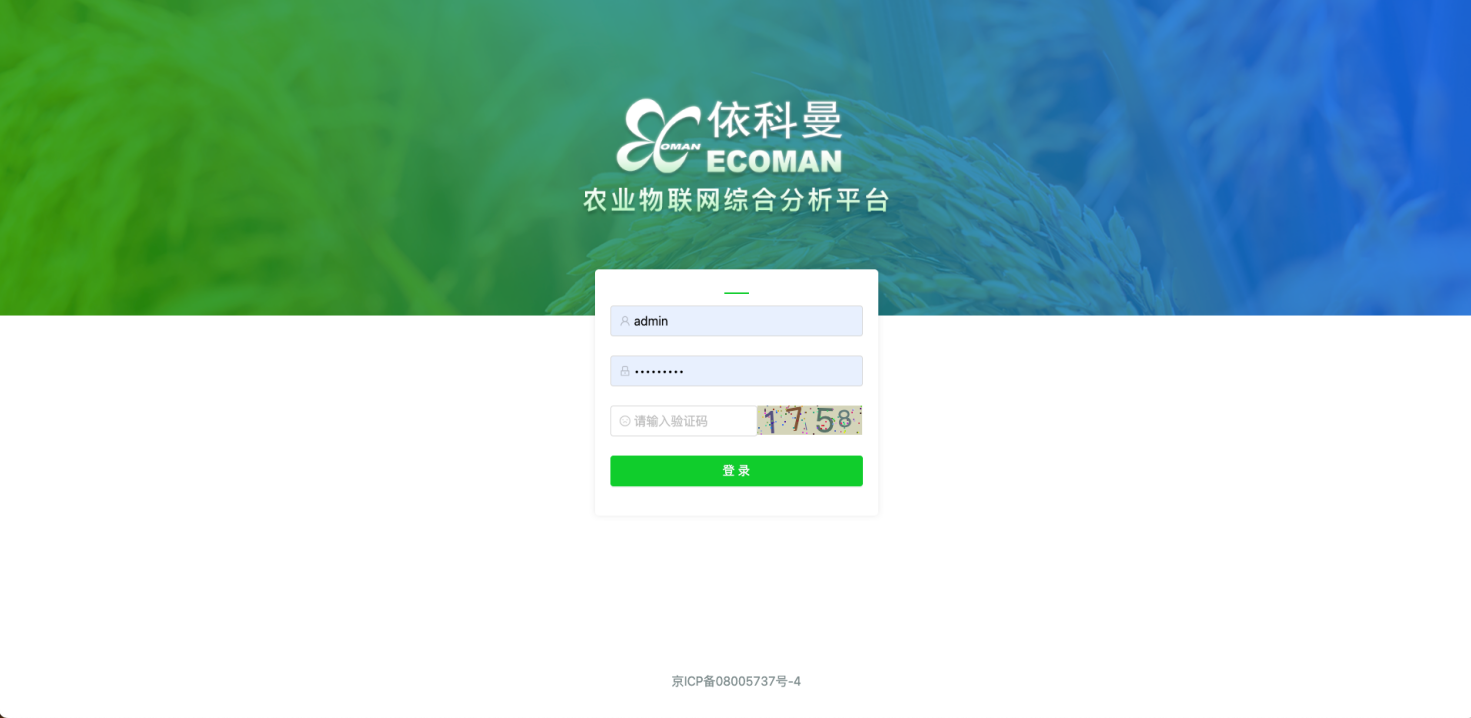

系统全面基于B/S架构开发，用户可以通过浏览器直接输入访问地址进行登录。为确保良好的使用体验，强烈建议在谷歌、火狐或IE9.0及以上版本的浏览器中使用本系统。登录地址：https://admin.dpitmo.com，输入以分配好的的用户名密码以及验证码进行登录，如下图：
实时监测数据查看

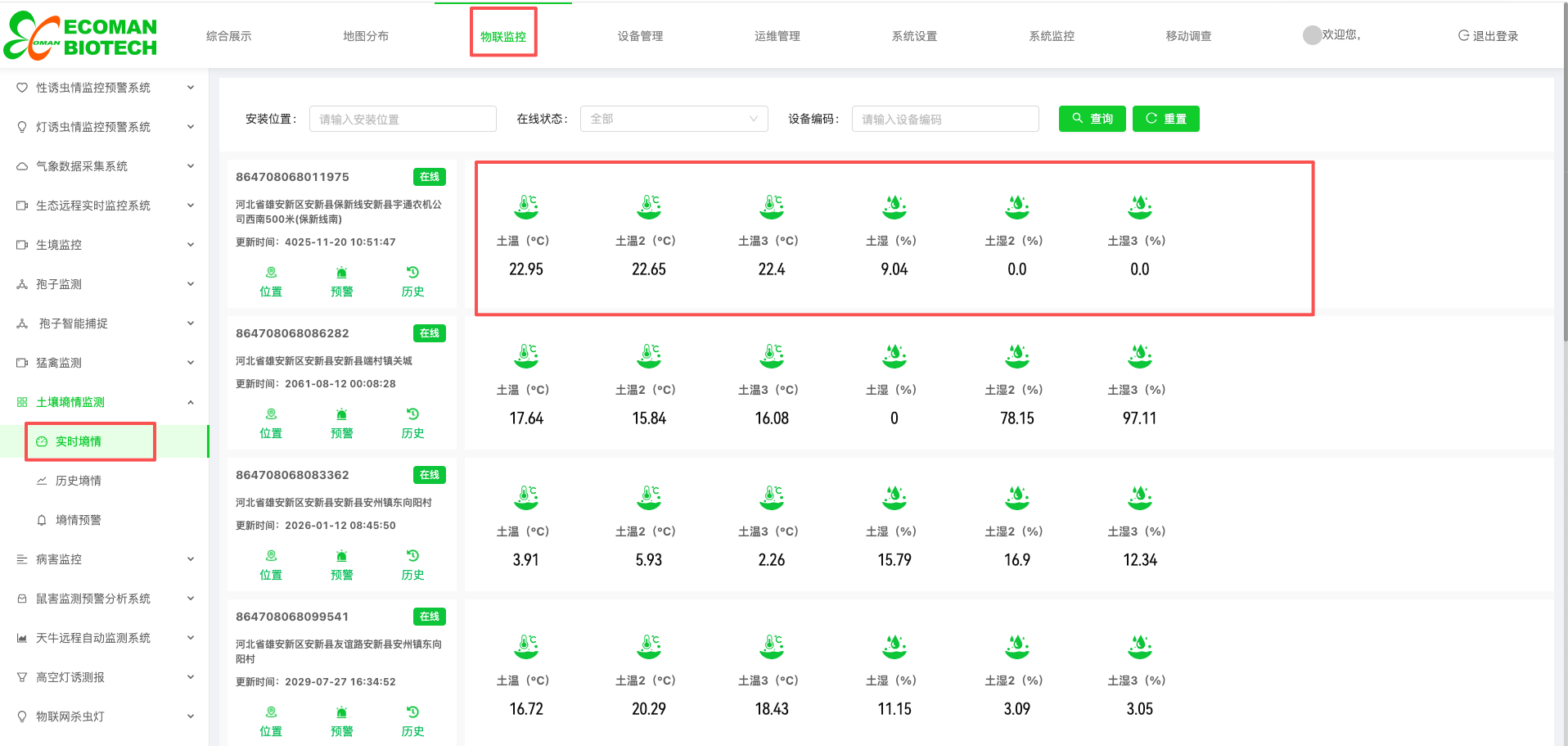

选择顶部导航栏中的“物联监控”菜单，随后在左侧设备类型列表中点选“土壤墒情监测”下的“实时墒情”选项，即可进入实时监测数据查看页面。在该页面中，您可以查看设备的在线状态、安装位置以及各项实时监测数据（例如：土温1、土湿2等；其中“土温1”代表第一层土壤数据，若设备支持多层监测，序号将依次顺延，系统最大可支持7层土壤数据的显示）。具体界面如下图所示：
历史监测数据查看：
查看历史监测数据可通过以下两种方式进入：

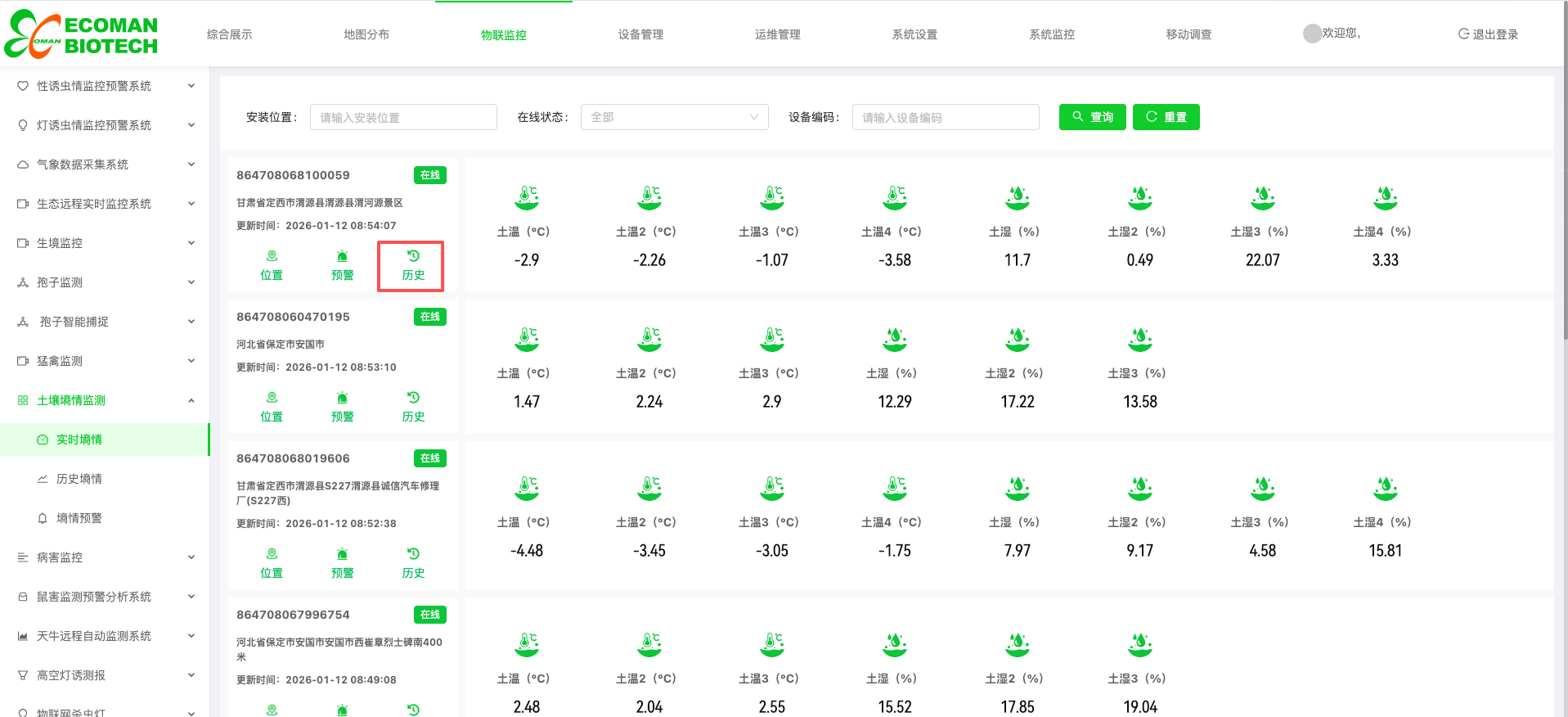

方式一，在实时墒情界面的设备列表中点击对应设备的“历史”按钮，如下图：

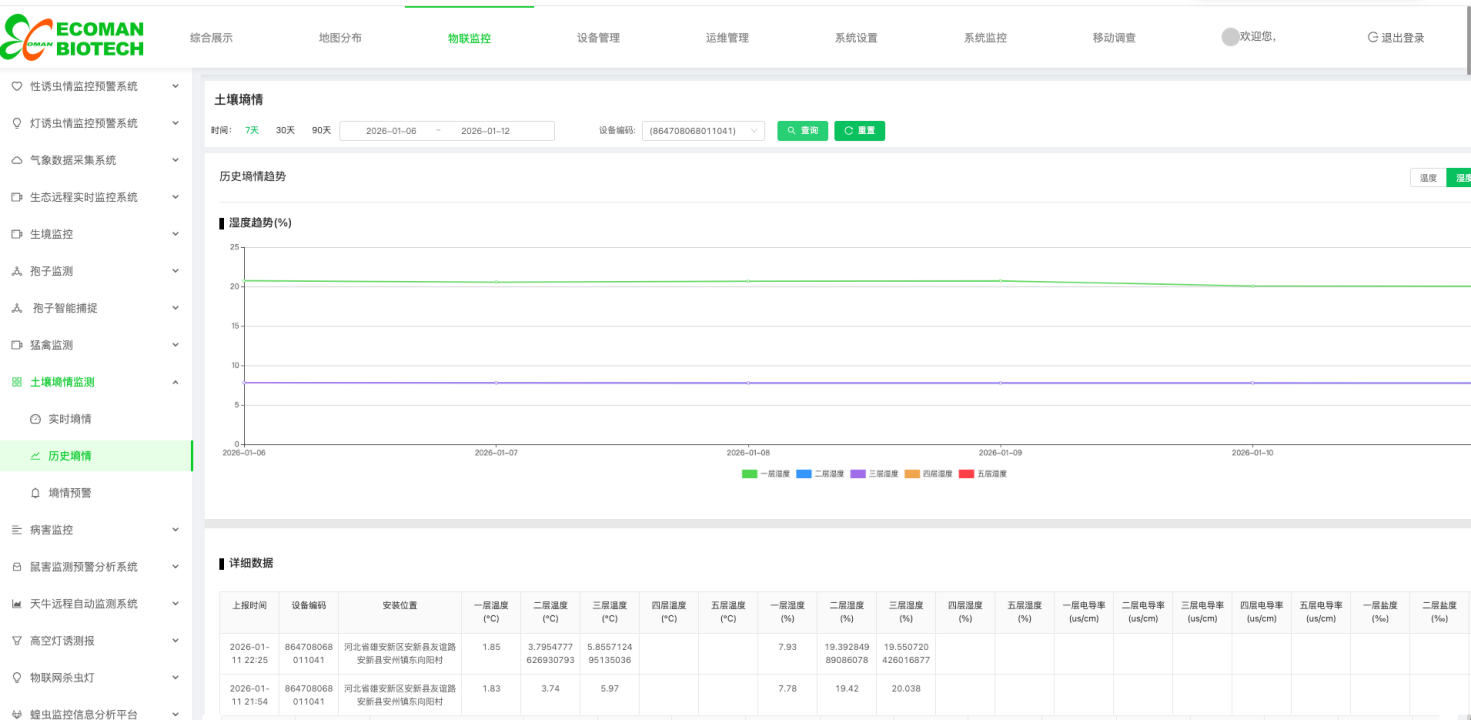

方式二，直接选择左侧菜单中的“历史墒情”选项。进入历史数据页面后，您可通过选择监测时间与设备编码，查看相应历史数据的变化趋势图与详细数据列表，所有数据均支持一键导出，操作界面示意如下图所示：
墒情预警

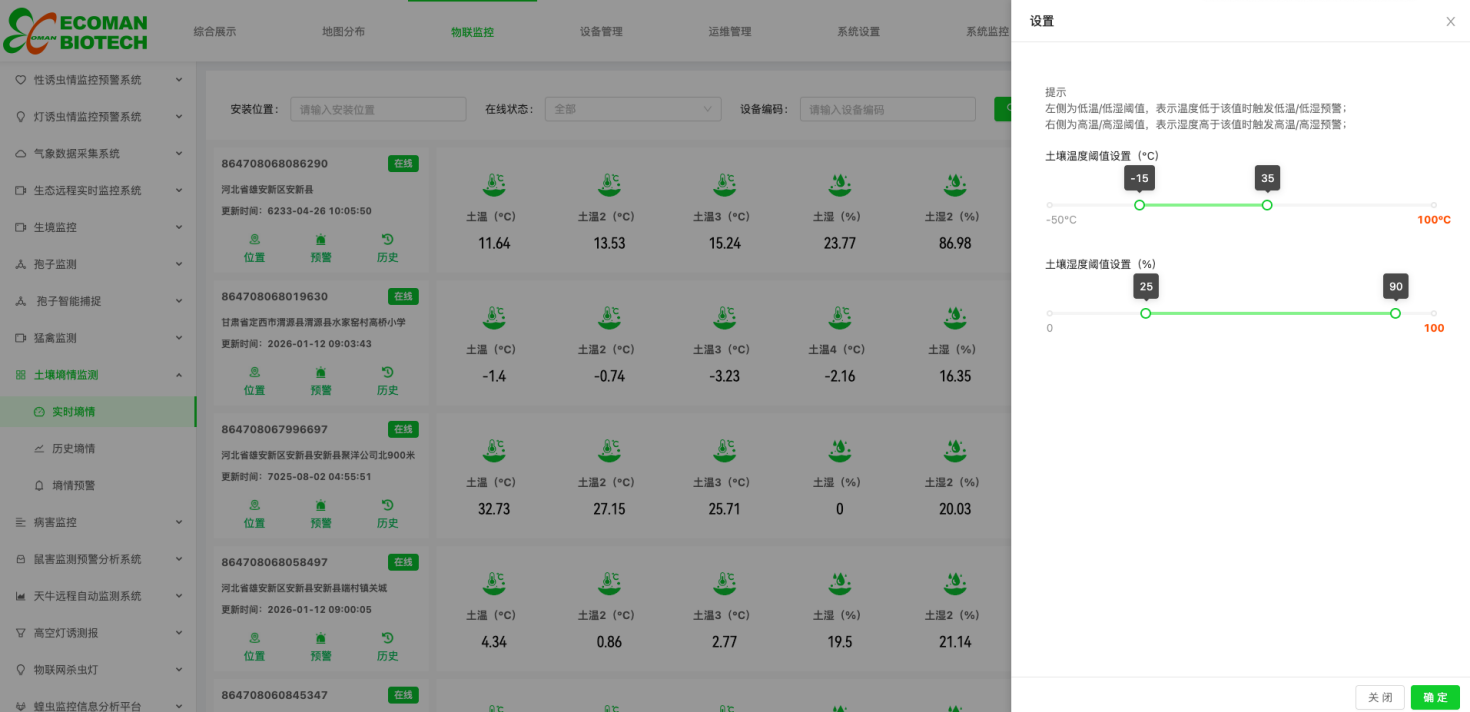

墒情预警设置：系统默认土壤温度安全范围为-15℃至35℃，当实时监测数据超出此范围时将自动触发预警。您可在“实时墒情”页面中根据实际需要手动修改预警阈值。操作示意如下图：

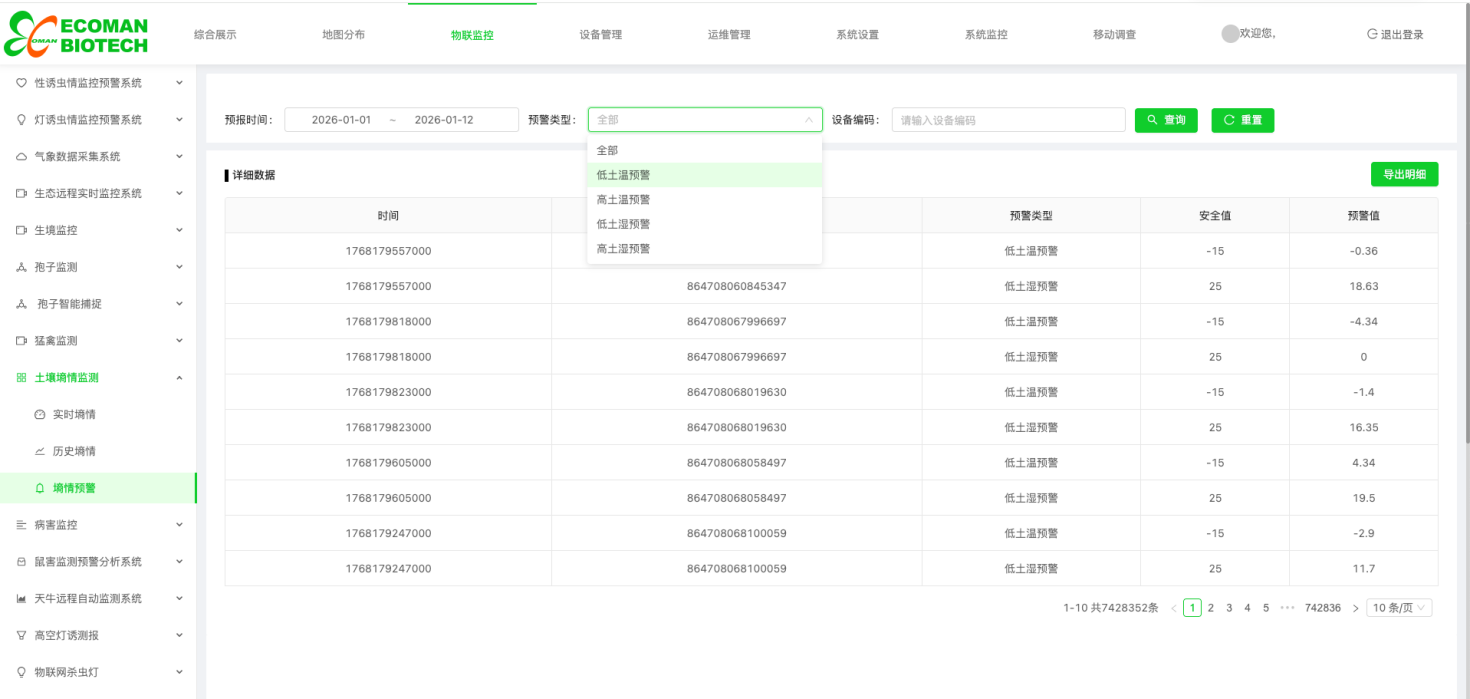

查看墒情预警：选择左侧菜单中的“墒情预警”进入对应页面，可通过预报时间、预警类型（包括低温、高温、低湿、高湿）及设备编码筛选相关预警记录。列表中会显示每条预警所设定的安全值及其对应的实时预警值，所有数据支持一键导出。操作示意如下图：
修改安装位置

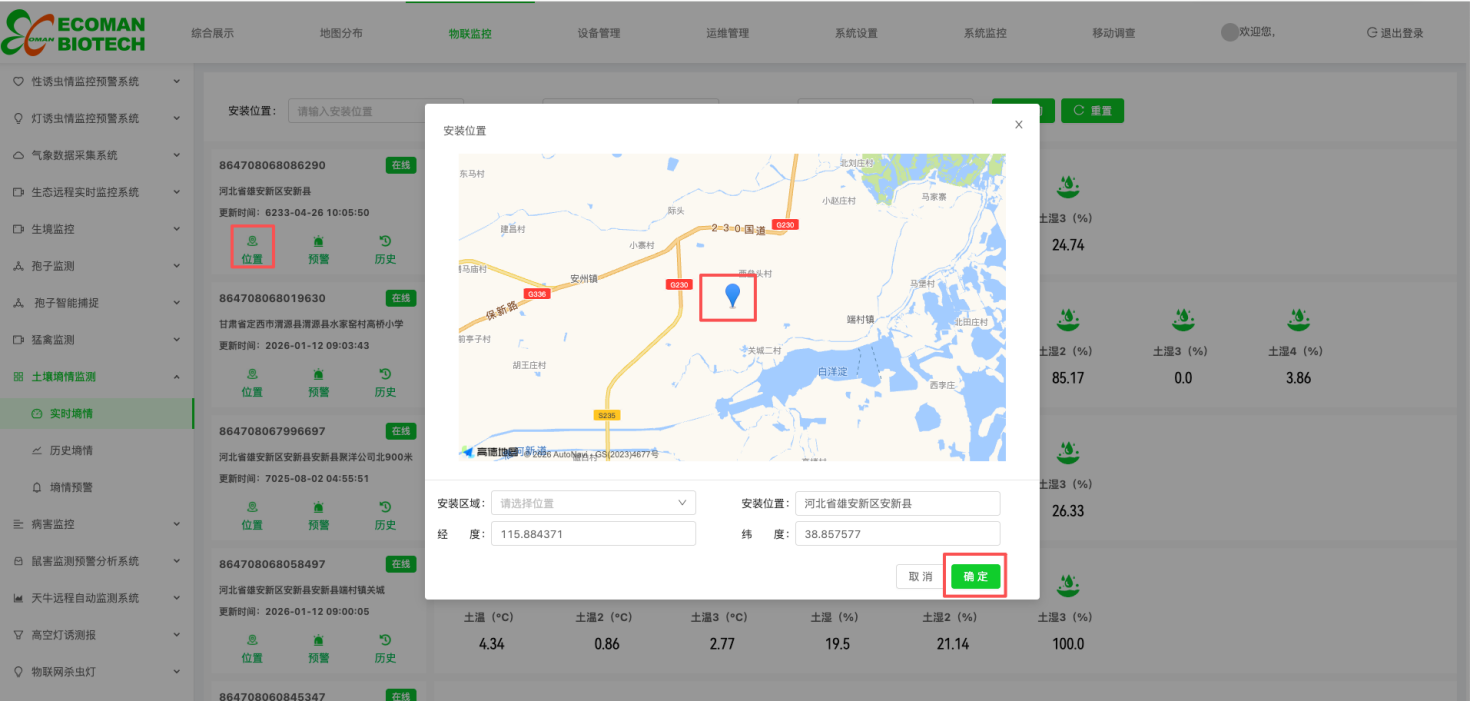

进入“实时墒情”页面，在设备列表中点击对应设备的“位置”按钮。此时系统将展示设备当前的安装位置信息，并支持在地图上直接标记新的安装点位。完成位置标注后，点击“确定”按钮即可保存更新。具体操作界面如下图所示：
日常使用及维护注意事项
定期检查设备是否正常运行。
定期检查物联网卡流量，及时续费。
定期关注平台数据是否显示正常。
设备安装与运输过程中，整个设备要按相关要求进行摆放与移动，避免剧烈撞击，以免设备损坏。
非专业人员请勿拆卸设备内的任何电子元器件及控制元件，以免发生危险、设备故障及损坏。
设备安装完成后，需要检查设备接线处是否接线正常。
包装清单
土壤墒情物联网传感器
外接485通讯模块及供电系统（选配）
3、产品说明书
4、产品合格证
